威海家家悅智慧安全用電系統操作說明書

　　[版本號：V1.1]

　　制作部門：山東裕乾電子科技有限公司研發部

　　日期： 2025年1月25日

　　變更歷史

　　

制作部門：山東裕乾電子科技有限公司 研發部 文檔名稱：威海家家悅智慧安全用電系統操作手冊
版 本	日 期	紀要	作者	審批
V1.0	20250125	威海家家悅智慧安全用電系統	張偉
V1.1	20250207	威海家家悅智慧安全用電系統	秦發揚

　　目錄

　　一、 編寫目的

　　二、 發展現狀

　　三、 系統介紹

　　四、 系統架構

　　五、 設計思想

　　六、 功能模塊清單

　　七、 平臺特點

　　八、 設計依據

　　九、 設計原則

　　十、 系統功能

　　1、 網頁端

　　1.1 安全用電

　　(1) 用電場景

　　(2) 系統結構圖

　　(3) 設備告警配置

　　(4) 告警日志

　　1.2 能耗監測

　　(1) 實時監測

　　(2) 歷史數據

　　(3) 電力分項能耗報表

　　(4) 用電回路能耗報表

　　(5) 區域能耗統計報表

　　1.3 排放分析

　　(1) 電力分項排放分析

　　(2) 用電回路排放分析

　　(3) 區域排放統計分析

　　(4) 總碳排放分析

　　1.4 系統操作日志

　　1.5 彈框告警

　　(1) 實時彈框告警

　　(2) 登錄彈框告警

　　2、 手機端

　　2.1 手機端登錄

　　2.2 首頁

　　2.3 告警信息

　　2.4 告警處理

　　2.5 區域能耗

　　2.6 設備能耗

　　2.7 分項能耗

　　2.8 實時監測

　　2.9 用電場景

　　2.10 我的

　　本說明書是針對用戶使用威海家家悅智慧安全用電系統所編寫的使用說明手冊。本說明書對威海家家悅智慧安全用電系統的建設背景、系統技術支撐、系統功能等進行了詳細而具體的操作描述，通過本說明書讀者可以了解該系統的所有功能和使用方法。

　　大型商超由于封閉的用電線路和密集的用電插座，電氣火災隱患具有隱蔽性。同時，大量用電設備的管理也面臨著挑戰，很難精準的定位分析能耗使用情況，能耗異常情況的溯源工作也有很大障礙。本系統旨在使用先進的軟硬件結合技術，能夠?qū)崟r(shí)監測電流負荷、過(欠)壓、故障等關鍵參數，及時發現并消除電氣火災隱患。同時，通過實時采集商超內各類能耗設備的能耗數據，分析其運行狀態，并在出現異常時及時發出警報，從而保障能源系統的安全可靠運行。也能根據數據分析的結果，對能耗設備進行智能控制，從而有效降低能耗，推動可持續發展。

　　本系統集高效監測與管理于一體，確保運營安全與節能。能耗系統通過智能傳感器網絡，實時監測能耗數據，運用大數據分析技術識別能耗模式，智能調控照明、空調等設備，實現按需供給，大幅降低運營成本。同時，系統預警機制及時發現能耗異常，預防能源浪費與設備故障。

　　安全用電系統則專注于電氣安全，24小時監控電路狀態，預警用電隱患，有效預防電氣火災。系統支持遠程操控與自動化管理，簡化運維流程，提升應急響應速度。結合移動互聯網技術，管理人員可隨時隨地掌握電路健康狀態，確保商超用電安全無憂。

　　總之，該系統為商超提供了一站式的能耗管理與安全用電解決方案，助力打造綠色、安全、高效的商業環境。

　　本項目主要采用三層架構來設計，將系統分為表現層，業務邏輯層和數據層。

　　表現層

　　表現層是指用戶可以通過哪些方式使用系統功能。系統的主要使用者有：用戶、管理員。其中用戶可以通過網頁端使用賬號密碼登錄，完成工作要求;。

　　邏輯層

　　邏輯層主要處理應用程序的核心業務邏輯，負責數據的處理和業務規則的實現。

　　數據層

　　負責與數據庫進行交互，執行數據的增刪改查等操作。

　　系統建設要采用先進的技術、方法、軟件、硬件和網絡平臺，確保系統的先進性，同時兼顧成熟性，使系統成熟而且可靠，能夠適應未來技術發展和需求的變化，使系統能夠可持續發展。

基本信息管理	支路管理
	采集器管理
	建筑群管理
	建筑管理
	設備類型管理
	區域管理
網頁端-能耗監測	實時監測
	歷史數據
網頁端-安全用電	用電場景
	系統結構圖
	設備告警配置
	告警日志
手機端	登錄頁
	告警信息
	告警處理
	區域能耗
	設備能耗
	分項能耗
	實時監測
	用電場景
	我的
彈框告警	實時彈框告警
	登錄彈框告警

　　平臺設計符合互聯網產業聯盟技術架構指導的平臺架構體系。采用自主研發的HINET智能網關、數據網關。端云一體化，形成工業互聯網整體解決方案。作為能源管理服務平臺，為分布在不同位置的用戶提供云上能源管理服務。平臺可根據客戶要求提供私有云部署方式。

　　分布式部署、負載均衡、實時數據庫技術，滿足工業現場高穩定性特點。彈性計算、人工智能深度學習算法、存活性探測與自動故障轉移等技術加持，實現平臺高可用性。

　　《軟件過程能力評估》(SPICE)

　　《軟件質量保證體系》(GB/T19001)

　　《企業級應用軟件開發標準》(GB/T 18384)

　　《軟件需求規格說明標準》(GB/T 9385)

　　《軟件測試文檔編制規范》(GB/T 19358)

　　架設通用標準化協議，兼容各類常規通訊協議，以便將不同廠商與系統整合在同一平臺上。對于特殊設備廠商的自有協議、規約，在接口對接的基礎上，進行模塊封裝。在系統設計中充分考慮冗余，實現系統的通用性和可替換性。

　　采用模塊化結構，各個模塊既相互獨立，又緊密聯系。系統功能的增減只是對應模塊的增減，不必重新構建系統，便于后期推廣時根據實際設備及業務需求進行不同功能模塊的組合。

　　系統設計充分考慮高效的數據請求的能力、高效的通信傳輸速率和寬帶、高效的系統實時響應與控制能力、高效的網絡的吞吐能力等方面需求，在系統結構、網絡及通信、運算及存儲等多方面進行科學規劃，滿足中長期應用發展要求。

　　系統設計從項目目標和現場實際出發，充分考慮對已有系統的整合與升級，避免大量項目重建而造成的資金浪費。在新增項目的產品選型中，充分論證，滿足功能的基礎，盡量降低投資成本，并保持技術先進和適度領先。

　　系統設計充分考慮系統升級、擴容、擴充的便捷性。針對本系統涉及設備多、數據量大、資源線性增長的特點，系統軟硬件資源上采用虛擬化、云計算等技術實現基礎支撐平臺可動態擴展。

　　系統設計遵守相關行業安全管理規范，在系統邊界通過安全防護設備提供侵入監測、安全審計、訪問控制、篡改防御等功能，在系統內部通過劃分不同子網，設備DMZ區實現安全隔離，確保系統安全可靠。

　　包括訪問安全和數據安全，訪問安全控制采用多級區域權限體系，該方案在不增加復雜度的情況下，使得系統中可以構建多級的權限區域;數據安全控制包括，數據保存采用三級保存機制，保證數據安全，數據傳輸采用數據包加密壓縮方式，加密口令可有上下級數據中心約定，保證數據傳輸安全。

　　建造高可用性系統主要措施有冗余、可用性群集、共享數據集群。簡言之，系統設計應引入最先進的技術，采用分層和模塊結構，以增加系統的可靠性、兼容性和可擴展性，同時考慮系統效率，減小CPU和網絡負荷，加快響應速度，提高服務能力。為管理者提供高效、便利、安全的工作環境。

　　安全用電

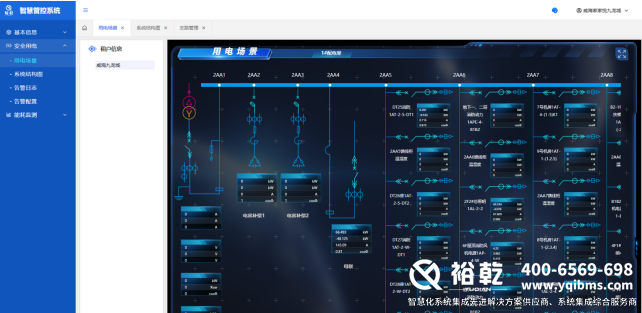

　　該功能模塊支持用戶精確選定特定區域下的配電室，并深入查詢?cè)撆潆娛覂?nèi)所有配電柜及其支路所配置的電表信息。通過高清晰度配電系統，以及精確比例和技術標準展示了配電室內電表的相互連接與空間分布狀態，確保信息的專業性和準確性。同時，系統界面清晰列出各電表的關鍵技術參數，包括但不限于實時電量、電壓、電流、功率因數等，為用戶提供了全面、詳細的用電數據，以滿足專業管理和維護需求。

　　圖1.1.1

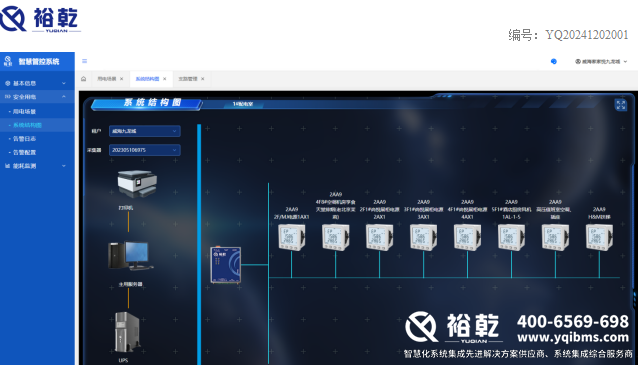

　　系統支持展示指定采集器下每條線路中所有電表的拓?fù)浣Y(jié)構圖，支持通過選擇區域和采集器來進行數據篩選，同時確保圖形化界面具有高清晰度、實時更新能力以及多層次縮放功能，并支持縮放、平移等操作，以滿足對系統結構細節和技術指標深入查看的需求。

　　圖1.1.2

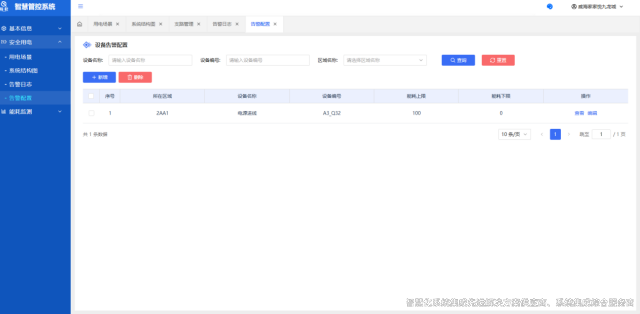

　　設備告警配置模塊提供了針對設備能耗管理的精細化設置，系統支持用戶為設備設定能耗上限與下限閾值，當實際能耗超出這些預設范圍時，系統會通過彈窗形式及時發送告警信息。同時，系統會記錄所有告警事件，提醒維護人員及時檢查設備狀態，避免潛在問題升級，確保商場整體運行的穩定性和能效水平。

　　圖1.1.3

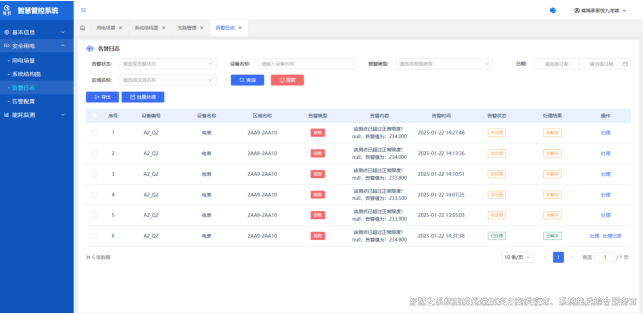

　　告警日志是專門用于展示設備監測點報警信息的模塊，系統支持用戶根據報警類型及日期靈活篩選數據，以便快速定位和分析問題。在告警日志中，用戶可以查看詳細的報警信息，包括但不限于報警時間、類型、監測點位置等。此外，告警日志支持處理操作，用戶可以在日志中記錄處理人、處理結果、處理時間、處理方式以及備注信息，確保每一步處理過程都有據可查。所有告警處理操作都會生成相應的記錄，方便用戶后期查看和追蹤，為設備的維護和管理提供有力的支持。

　　圖1.1.4

　　能耗監測

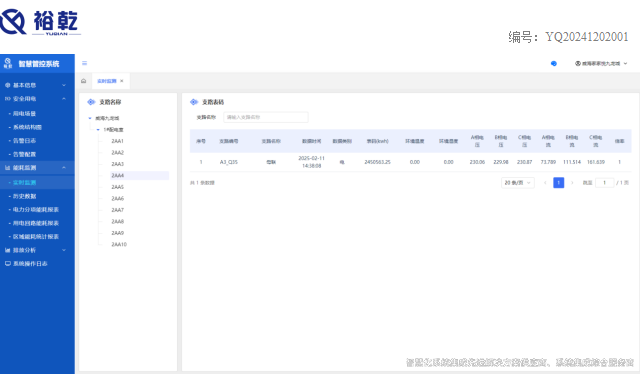

　　系統采用左側樹狀結構展示設備類別及對應支路層級關系，用戶可通過點擊最下級區域或選擇特定設備支路，在右側界面實時查看該區域/設備的能耗監測信息，包括具體設備的實時能耗數據;該設計通過直觀的界面布局和便捷的交互操作，實現設備最新狀態與能耗數據的同步可視化呈現，同時系統架構充分保障了數據展示的高實時性、運行環境的兼容性以及平臺穩定性，全面滿足用戶對設備監測的時效性需求和操作體驗要求。

　　圖1.2.1

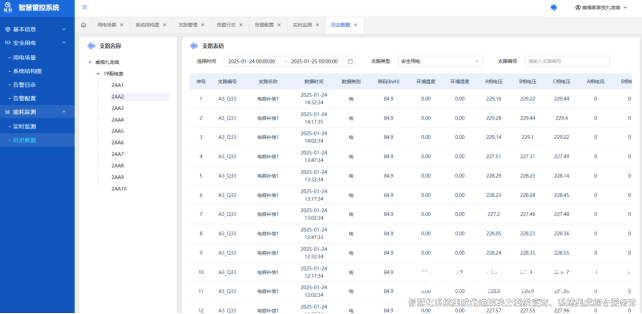

　　系統提供歷史數據展示功能，允許用戶根據時間范圍過濾查詢?cè)O(shè)備的歷史能耗信息。當用戶選中左側設備樹中的特定設備時，右側界面將即時展示該設備歷史監測的所有數據，為用戶提供全面的歷史能耗分析視角。為確保用戶能夠高效、安全地訪問這些數據，系統需具備卓越的數據加載與展示能力，同時保證良好的兼容性與穩定性，以及可靠的安全性，從而全面滿足用戶快速查看并分析設備歷史監測數據的需求。

　　圖1.2.2

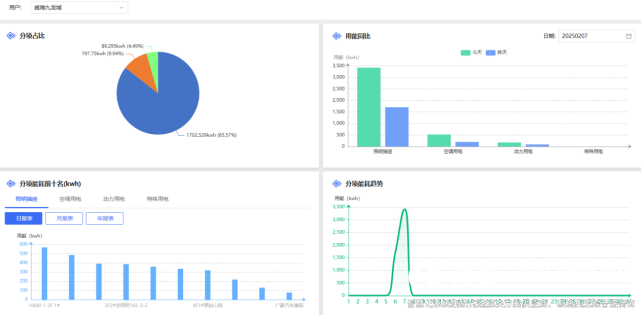

　　給用戶提供一個直觀、全面的分項能耗數據分析平臺。通過左側設備樹的選擇與右側多維度數據報表的展示，用戶能夠深入了解各分項能耗的使用情況、趨勢變化以及占比分布。同時，系統還提供了用能同比分析功能，幫助用戶比較不同時間點的用能差異，從而制定更有效的節能策略。系統頁面展示各個分項的用的用能數據，及對應的分項能耗前十名折線圖，選擇不同的分項，折線圖會做出相應的切換。分項能耗趨勢展示當天每個小時的能耗值，不會隨分項的變化而改變。

　　圖1.2.3

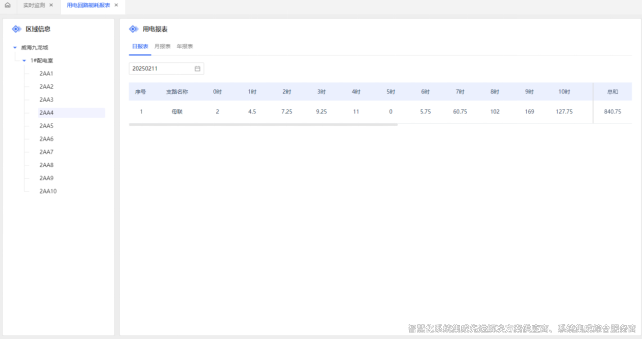

　　系統支持展示特定區域內指定設備詳細的用能數據，為用戶提供清晰的能耗概覽。同時，支持展示選定設備在不同時間維度下的能耗數據報表，方便地監控和分析各個用電回路的能耗情況，進而做出更加合理的能源管理決策。其次，系統內置智能計算機制，能夠即時匯總并展示選定時間段內設備的總能耗量，為管理者提供直觀、準確的能耗概覽，輔助其進行能效評估、成本控制及節能減排策略的制定，為用戶提供全面且深入的能耗洞察。

　　圖1.2.4

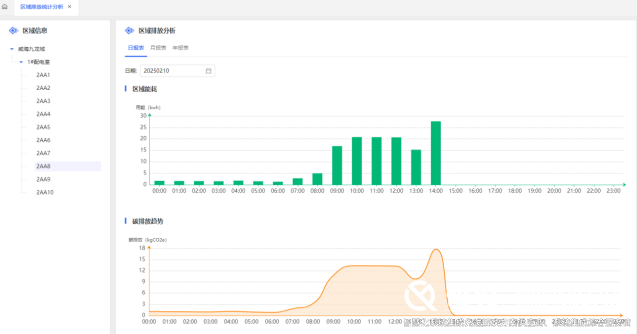

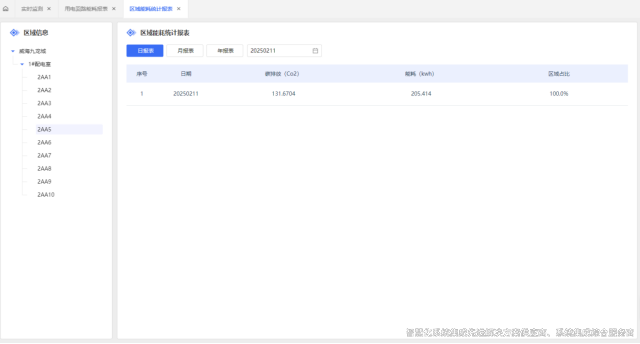

　　該功能為用戶提供一套靈活的區域能耗與碳排放報告系統，直觀地了解到該區域的能耗情況;系統支持該區域在不同時間維度的能耗與碳排放匯總數據，同時提供區域占比分析，以支持用戶進行精細化的能源管理和環境評估，幫助用戶實時監控和分析區域內的能耗情況，為能源管理提供了有力的數據支持。

　　圖1.2.5

　　排放分析

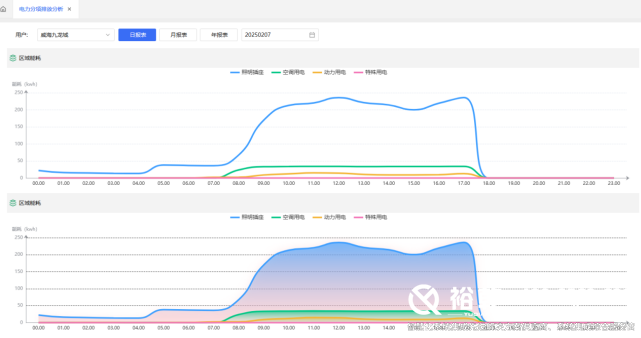

　　通過折線圖精準呈現各分項能耗的排名及動態變化趨勢，用戶能夠直觀把握不同分項在總能耗與排放中的具體貢獻度，還能深刻洞察其隨時間變化的規律，為節能減排策略的精準制定提供了堅實的數據支撐，該模塊支持日、月、年三種不同時間維度的查詢方式，用戶可根據實際需求靈活選擇，從而獲取到從短期波動到長期趨勢的全面視角。通過對比分析不同時間尺度的分項能耗數據，用戶可以更加清晰地識別出高能耗、高排放的關鍵領域，進而有針對性地制定節能減排措施，優化能源使用結構，推動綠色可持續發展。

　　圖1.3.1

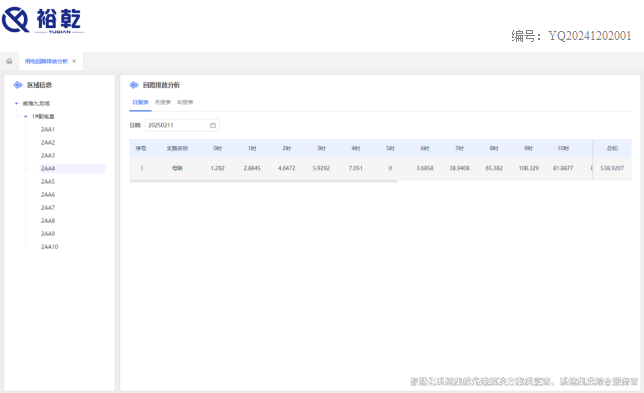

　　用電回路排放分析是一個靈活的設備級能耗與排放數據查詢與分析工具。用戶可自主的地選擇配電柜，系統界面迅速展示該配電柜內所有設備在不同時間維度的排放數據，為節能減排策略的制定提供有力支持。

　　圖1.3.2

　　系統通過折線圖展示各分項不同維度的能耗排名及趨勢，，幫助用戶清晰洞察不同分項在總能耗與排放中的具體貢獻度及其動態變化，為制定精準有效的節能減排策略提供強有力的數據支撐，從而推動電力系統的持續優化與管理。

　　圖1.3.3

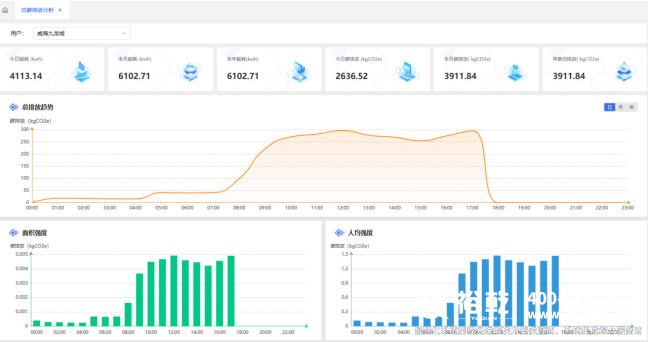

　　系統為用戶提供全面的總能耗與碳排放概覽，涵蓋不同時間維度的能耗與碳排放數據展示，以及基于特定指標的強度分析。通過直觀的圖表展示，用戶可以迅速把握企業或組織在能耗與碳排放方面的整體狀況。頁面頂部突出顯示今日能耗、本月能耗、本年能耗、今日碳排放、上月碳排放及年碳總排放等關鍵信息。中間區域默認以小時為單位呈現當天的總排放趨勢，同時支持通過右上角切換至月報表或年報表，分別查看當月內每天或年內的總排放趨勢。底部則以柱狀圖形式展示面積強度與人均強度數據，為節能減排策略的制定與可持續發展目標的實現提供堅實的數據支持。

　　圖1.3.4

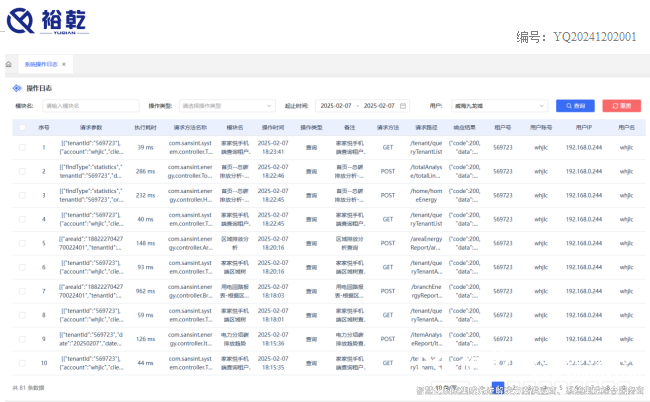

　　系統操作日志

　　全面記錄了該系統所有接口的操作詳情，并提供了強大的過濾篩選功能。用戶可以根據模塊名稱、操作類型、起止時間以及執行操作的用戶等多個維度進行靈活篩選，以便高效追蹤和審計系統的使用情況，確保操作的透明性和可追溯性。

　　圖1.4.1

　　彈框告警

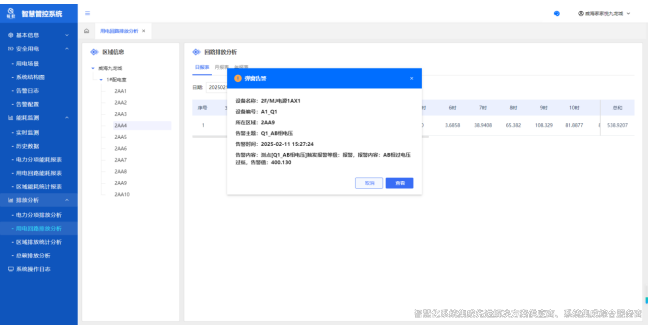

　　當系統檢測到任何告警信息時，主頁面會立即彈出一個實時告警框，以引起用戶的注意。這個告警框?qū)⑶逦卣故靖婢暮?jiǎn)要信息，確保用戶能夠迅速了解到當前發生的告警情況。用戶只需點擊告警框中的“查看”按鈕，系統便會自動跳轉到對應的告警日志頁面，詳細記錄了該告警的詳細信息、發生時間、可能的原因以及建議的處理措施等，從而幫助用戶快速定位問題并采取相應措施進行解決。這一功能旨在提高系統的響應速度和用戶的操作效率，確保告警信息得到及時處理，保障設備的穩定運行。

　　圖1.5.1

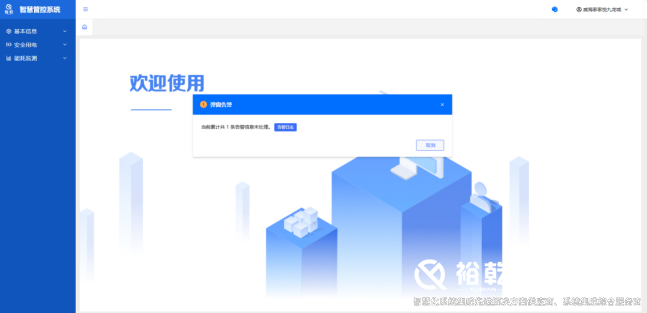

　　在用戶登錄系統時，主頁面會彈出一個特殊的登錄彈框告警，該彈框旨在提醒用戶注意當前系統中存在的未處理告警信息。彈框中簡潔明了地列出了這些告警的概要，使用戶在登錄的第一時間就能了解到系統的告警狀態。為了便于用戶深入了解和處理這些告警，彈框內嵌有“點擊查看”的鏈接，用戶只需輕輕一點，系統便會無縫導航至詳盡的告警日志頁面。在該日志頁面中，用戶可以查閱到告警的詳細信息、觸發時間、可能的原因以及推薦的解決方案，從而能夠迅速響應并采取有效措施，確保系統的穩定與安全。

　　圖1.5.2

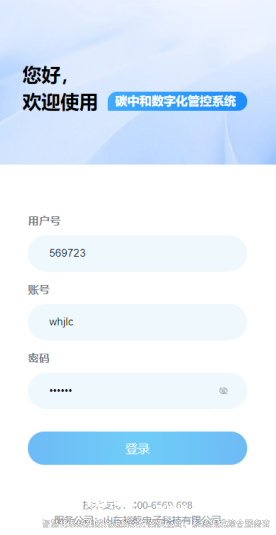

　　手機端登錄

　　輸入用戶id、賬號和密碼后，可以登錄系統。

　　圖2.1

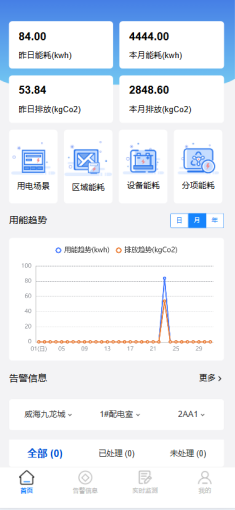

　　首頁

　　手機端首頁設計緊湊且信息豐富，上方直觀展示了關鍵的能耗統計信息，包括昨日能耗、本月能耗以及對應的昨日排放和本月排放數據，使用戶能夠迅速把握當前的能耗與排放狀況。此外，首頁還巧妙融入了用電場景、區域能耗、設備能耗和分項能耗的快捷入口，便于用戶深入探索和分析各類能耗詳情。

　　為了更直觀地呈現用能趨勢，首頁采用了圖表形式，清晰展示了能耗的動態變化，幫助用戶輕松掌握用能規律，使用戶能夠迅速把握當前的能耗與排放狀況。同時，融入了用電場景、區域能耗、設備能耗和分項能耗的快捷入口，便于用戶深入探索和分析各類能耗詳情。其次，集成了告警信息展示功能，用戶可以直接查看當前的告警狀態，并通過點擊實現快速跳轉處理，確保能源管理系統的高效運行和及時響應。

　　圖2.2

　　告警信息

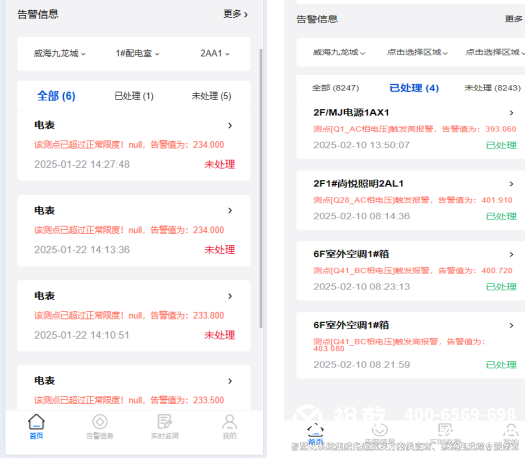

　　告警信息功能是一個集成了高效數據篩選、直觀狀態展示與實時處理能力的綜合模塊。該功能允許用戶根據報警類型及具體日期范圍進行精確篩選，從而快速定位關鍵告警信息。告警列表采用時間倒序排列，確保最新報警優先顯示，便于用戶及時處理。同時，通過紅綠顏色鮮明區分未處理與已處理的告警狀態，一目了然。通過智能緩存與同步策略，提升了數據加載速度與響應效率，為用戶提供了一個既專業又高效的告警信息處理平臺。

　　圖2.3

　　告警處理

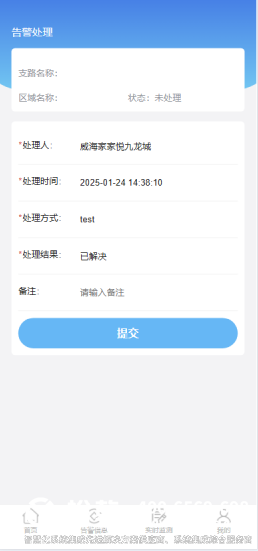

　　該功能具備全面的信息處理、詳細的記錄保存與靈活的查詢機制，為用戶提供了一個高效、便捷的告警處理平臺，有效提升了設備監控與管理的效率和準確性。該功能不僅支持對告警信息進行直接處理，還能夠詳細記錄處理過程中的關鍵信息。告警處理操作簡便直觀，用戶可直接在告警信息列表中對特定條目進行處理。處理過程中，系統會引導用戶填寫一系列關鍵信息，包括處理人、處理結果、處理時間、處理方式和備注，每次處理操作完成后，系統會自動生成一條告警處理記錄，并保存至數據庫中，以便用戶后期查看、分析與總結。

　　圖2.4

　　區域能耗

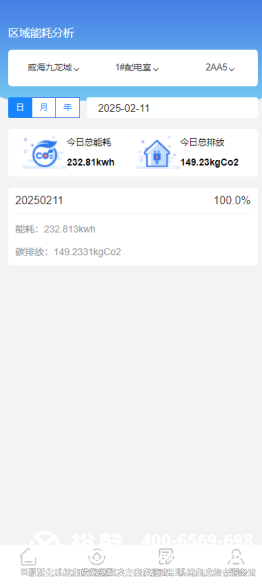

　　為用戶打造了一套全面且靈活的區域能耗與碳排放報告系統，讓您隨時隨地直觀掌握該區域的能耗動態。通過手機端，您可以輕松查閱該區域在不同時間維度下的能耗與碳排放匯總數據，系統還貼心地提供了區域占比分析，幫助您實現精細化的能源管理和環境評估。無論是實時監控能耗變化，還是深入分析能耗趨勢，手機端都能為您提供詳盡、準確的數據支持，讓您的能源管理更加得心應手。

　　圖2.5

　　設備能耗

　　能耗信息展示功能支持按區域、設備及日期進行多維度過濾，用戶可查看特定區域內指定設備的詳細能耗數據，獲得能耗概覽。同時，系統提供選定設備在不同時間維度的能耗報表，便于監控和分析各用電回路能耗情況，以支持更合理的能源管理決策。內置智能計算功能即時匯總選定時間段內設備總能耗量，為管理者提供準確能耗數據，輔助能效評估、成本控制及節能減排策略制定，實現全面深入的能耗洞察。

　　圖2.6

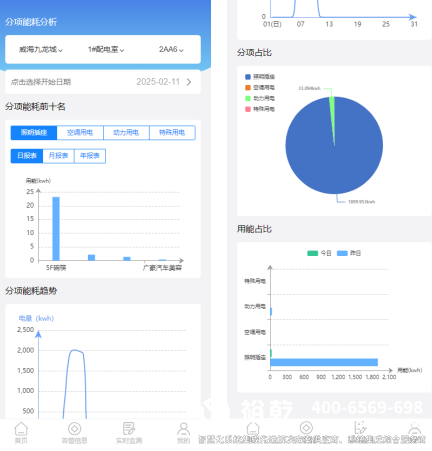

　　分項能耗

　　系統支持用戶根據區域和日期靈活過濾能耗信息。直觀展示各分項的能耗前十名列表，清晰呈現能耗趨勢圖，以及分項占比和用能占比的詳細數據。通過這些報表和分析，用戶可以輕松掌握不同分項的能耗狀況，為能源管理和優化提供有力支持。

　　圖2.7

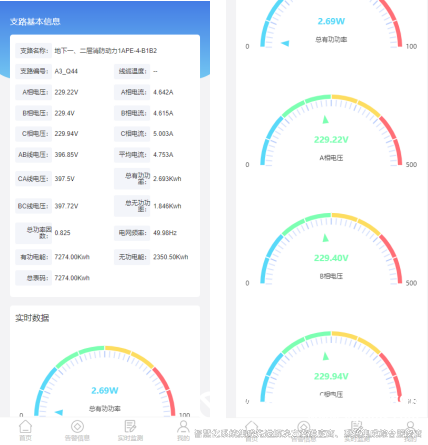

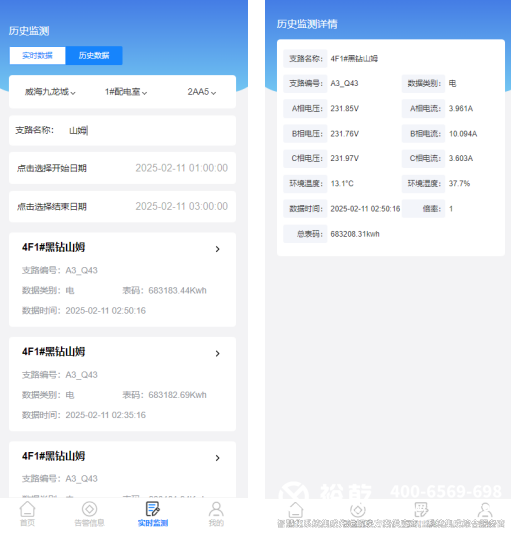

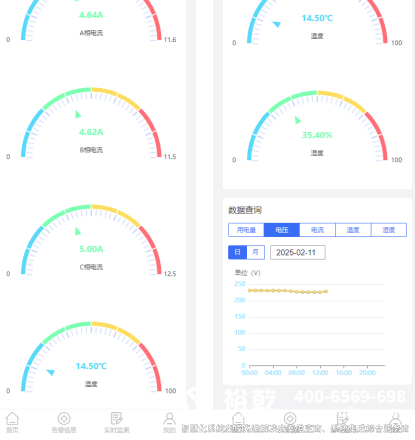

　　實時監測

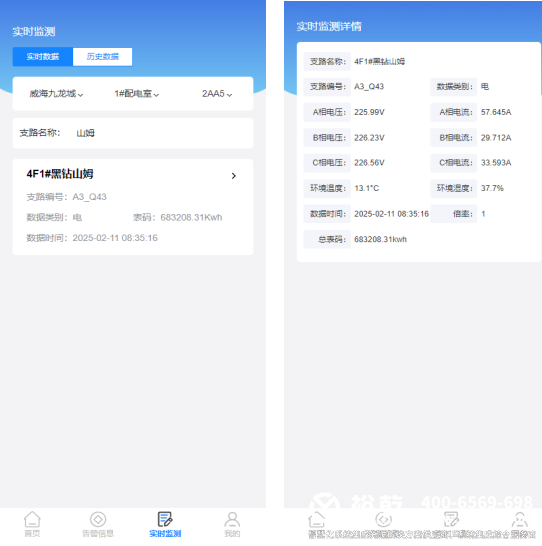

　　當用戶選定一個特定區域后，系統會迅速從數據庫中檢索并展示該區域內所有設備的列表信息。此外，系統還具備實時數據與歷史數據的切換功能，用戶可以根據實際需求，選擇查看設備的當前實時運行狀態或者歷史運行記錄。只需點擊設備列表中的任意一項，用戶即可進入該設備的詳細信息頁面，頁面上會清晰地展示支路名稱、設備編號、數據類別、電壓值、電流值、數據時間戳、環境數據以及總表碼等關鍵信息。系統整體界面設計簡潔明了，操作按鈕和鏈接直觀易懂，確保用戶能夠輕松上手。這樣的設計不僅方便用戶全面了解區域內設備的運行狀態，還能及時發現潛在問題并采取相應措施，從而確保設備的安全、穩定運行。同時，該功能也為設備的維護和管理提供了強有力的數據支持。

　　圖2.8.1 實時數據

　　圖2.8.2 歷史數據

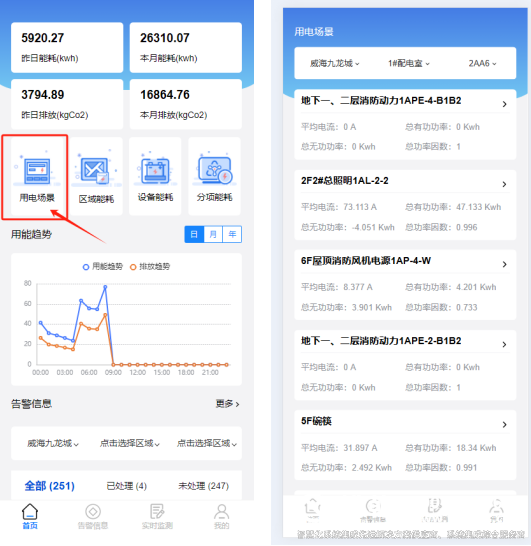

　　用電場景

　　該功能為用戶呈現了一個直觀且詳盡的設備監控界面，能夠全面展示對應區域內的所有設備信息。這些信息以設備卡片的形式清晰呈現，使用戶能夠快速瀏覽并準確識別各個設備。用戶點擊卡片即可查看設備實時狀態，包括支路名稱、編號、電壓、電流、功率等關鍵參數。系統采用儀表盤和折線圖進行數據可視化，直觀展示設備運行狀態和歷史數據變化趨勢，支持靈活查詢不同時間段數據。此功能不僅確保設備安全穩定運行，還為用戶提供數據分析支持，便于發現設備運行規律和潛在問題，為設備維護、能耗管理、故障排查提供有力數據支持，助力用戶做出科學決策。

　　圖2.9.1

　　圖2.9.2

　　圖2.9.3

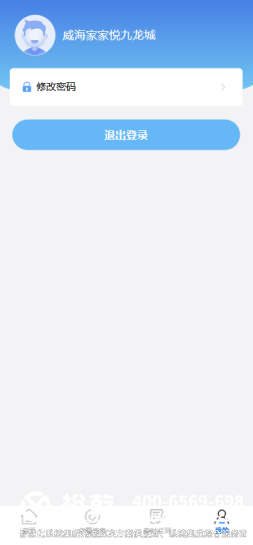

　　我的

　　界面清晰展示了用戶信息，支持修改密碼和退出登錄操作。
