DDC對智能照明系統的控制功能是十分強大的，而連接DDC與照明控制系統的樞紐便是中間繼電器了。應用這種控制方法的好處主要體現在精準性上。

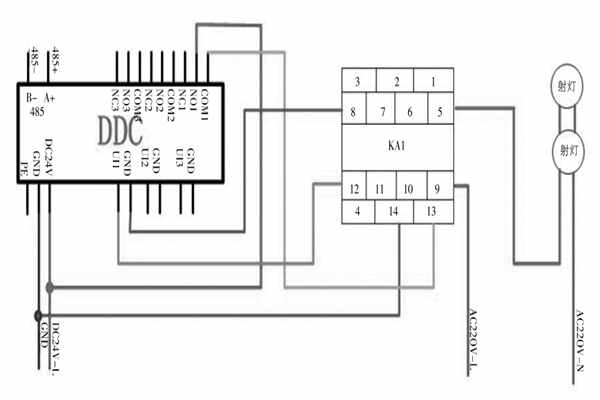

DDC與電腦或觸摸屏之間的數據通信依靠RS-485實現。DDC的供電電壓為直流24V。繼電器的電源部分受DDC的D01的公共端COM1與D01的常開端N01控制。當上位機（電腦或觸摸屏）發出DDC常開DO1端的閉合信號時，中間繼電器的13和14引腳得電，繼電器工作，繼電器5-9與8-12常開觸點吸合。繼電器8-12的常開觸點與DDC的通用輸入1端UI1連接。8-12常開觸點吸合后將繼電器的工作信號反饋給DDC，DDC再將繼電器的反饋信號傳給上位機，在上位機上用戶就可以看到智能照明系統被點亮后的反饋。5-9常開端與照明電路與電源火線相連接，繼電器上電工作后5-9常開觸點吸合控制照明電路的工作。
如上所述，本文就DDC對智能照明系統的強大控制功能進行了詳細論述，大家可以圖文結合詳細了解一下其中的內在聯系。
