項目名稱：國家稅務總局濟寧市稅務局建筑能耗監測系統項目

項目類型：能耗監測

建筑業主：國家稅務總局濟寧市稅務局

服務單位：山東裕乾電子科技有限公司

一、項目簡介

濟寧市國家稅務局轄13個縣市區局和1個直屬單位，現有在職干部職工1876名，管理各類納稅人4.3萬余戶。通過建設裕乾能耗監測系統，實現能耗數據透明化和可追蹤，助力提倡科學用水用電理念，減少水能電能浪費，推進綠色建筑發展。

二、前期調研

2018年7月5日，新組建的國家稅務總局濟寧市稅務局舉行掛牌儀式，這標志著原濟寧市國家稅務局、濟寧市地方稅務局正式合并。局機關先后被授予“全國創建文明行業示范點”“全國文明單位”，“全國創建學習型組織優秀組織獎”“全省普法依法治理先進單位”“省級文明單位”“省級文明機關”等榮譽。

根據實際現場勘查，裕乾為濟寧市稅務局定制了用能監測子系統、節能監控系統的設計方案，依托現場現有的電表，并新增20塊電表，實現總計60處的用電監測點配置；安裝智能水表，采集各區域數據進行用水能耗分析；餐廳廚房中進氣管道上增加1臺DN65口徑的天然氣表，實現用氣監測。

通過建設節能監控系統，實現對建筑冷暖系統的運行狀態、運行參數的全天候?qū)崟r(shí)自動監測，并依據需求自動改變參數設定值。實現無人化智能管理，使用戶節約能耗，實現智能節能控制，在滿足系統安全穩定運行的前提下，綜合節能率為10%—20%。

三、痛點與需求

1、客戶痛點

1.1 根據水電表安裝情況，人工抄表受位置和距離限制，便利度和效率受限，導致數據的準確性和及時性受到影響，無法進行有效的能耗監測和調度；

1.2 濟寧市稅務局的用電設備存在超負荷使用的風險，容易引發電器事故，增加設備維護和更換的成本，同時也會造成能源浪費；

1.3 濟寧市稅務局的用電設備分布范圍廣，人工操作難以對配備用電設備數據進行整體統籌和及時準確地記錄，導致數據滯后，影響相關工作效率。

2、客戶需求

客戶希望通過建設完善的能耗監測系統，將建筑內的各種能耗采集、分析，實時監控，免去人工抄表，降低運維成本，提高工作效率；提高節能效率，節約人力成本；在保障用戶體驗的前提下，大幅降低能耗。提高利用效率，延長空調使用壽命的目的，為提升空調系統能源使用效率和運行管理水平，達到節能型辦公標準。

四、建設內容

建成1套能耗監測系統（ZNHJCXT-V3.0）、建筑物能耗監測管理信息系統（JZNHGL-V2.0）、節能監測系統（JZNHGL-V2.0）、數據采集器（NHZX-DAU）5臺、數據采集軟件（NHZX-SJ）5套、控制箱、導軌電表、電流互感器依據現場情況若干。

五、主要功能

能源使用精細化管理

實現對各項不同設備、不同用能類型的實時監測，針對照明插座用電、空調用電、動力用電、特殊用電等不同用電情況分類分項分析，加強對設備的監管，做到智能用電管理；還能夠做到對用水分析，以電子遠傳水表對各種場景下的用水量、水壓進行監測，避免水資源浪費。

能耗數據智能分析

自動分析采集上來的能耗數據，并自動生成多種類型的圖表，供管理者查閱分析；做出用能預測，有利于建立長期的用能規劃。

故障報警通知

當系統中的關鍵設備、關鍵參數發生異常狀況時，系統能及時以文字、圖形、聲音、動畫等表現出來，并能以郵件、短信、語音等方式通知客戶。

統一的數據庫結構設計

在數據中心建立統一的實時和歷史數據庫，其中實時數據庫用于接收各采集子系統傳送上來的實時能耗信息，歷史數據庫按照國家規定的標準數據庫結構建立，用于存儲歷史能耗數據、軟件開發信息和其他相關建筑信息。

點擊查看能耗監測系統詳細介紹：節能/能效/能源/能耗監測系統

六、客戶價值

1、可對整個系統范圍內的所有監測節點進行實時及持續的監測，監視用電、用水等能源參數，及時發現非合理使用，對使用情況進行準確了解分析。

2、系統為用戶提供綜合的能耗用量統計報表，包括不同時段的用電、用水量等能源，可以進行日、月、年的統計與記錄，并可進行展示和查詢；提供環比、同比、用能排名等功能。

3、社會效益：能耗數據透明化，可追蹤，提倡科學用水用電理念，減少水能電能浪費，推進綠色建筑發展。

4、經濟效益：大大提高節能效率，節約人力成本。提供增值質保服務，為節能減排提供數據支持，降低管理成本。

5、空調狀態：實時查看空調運行狀態，包括總設備數量、開機數量、相對應的模式和溫度設定等。

6、遠程控制：根據使用需求，可對空調進行遠程控制和管理，包括一鍵開關機、遠程設置溫度、定時開關機等。

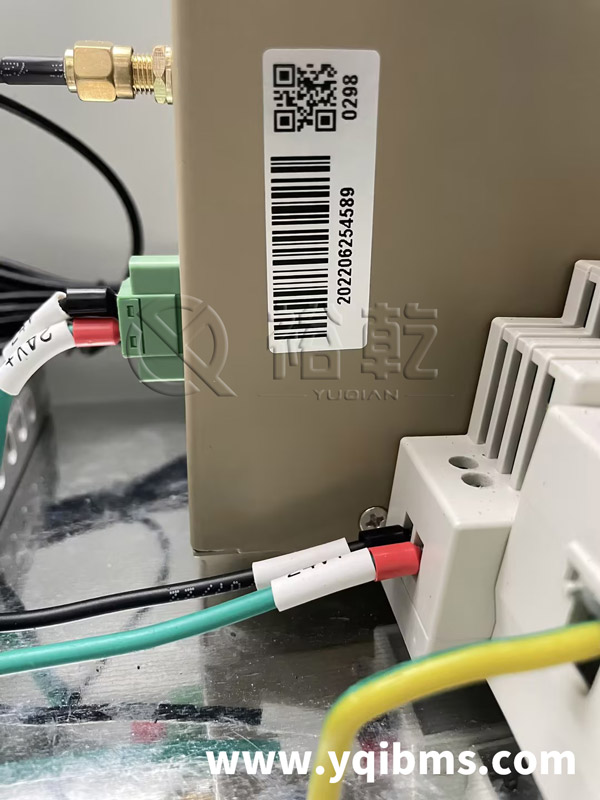

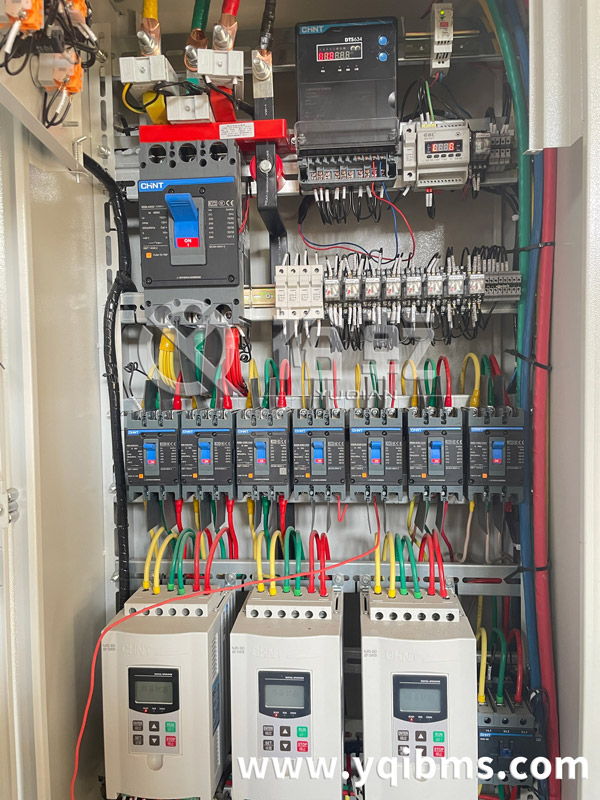

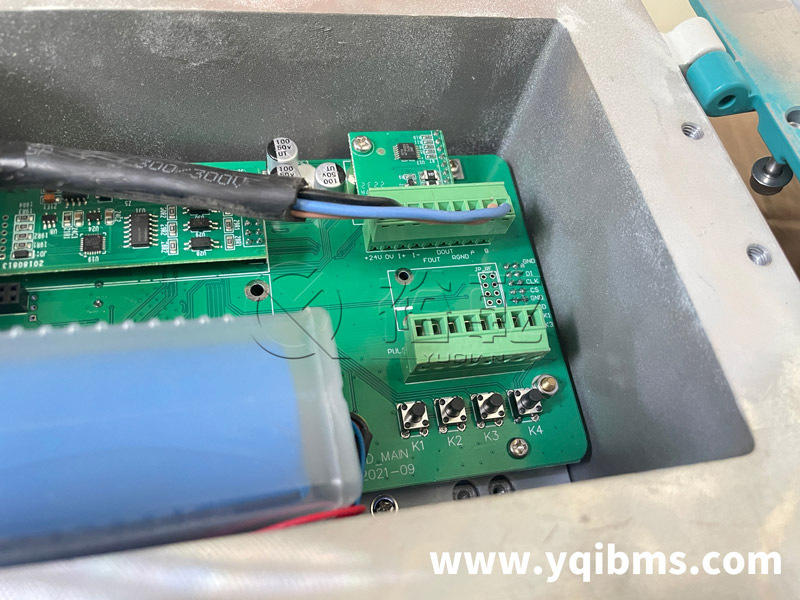

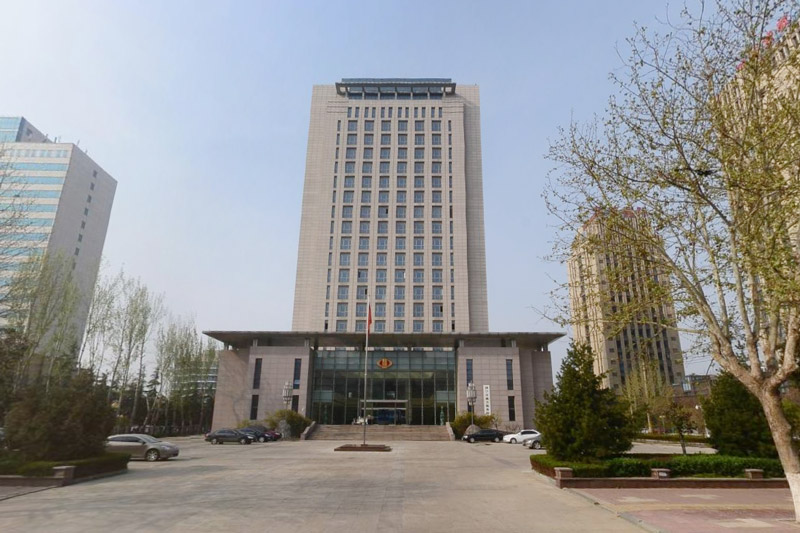

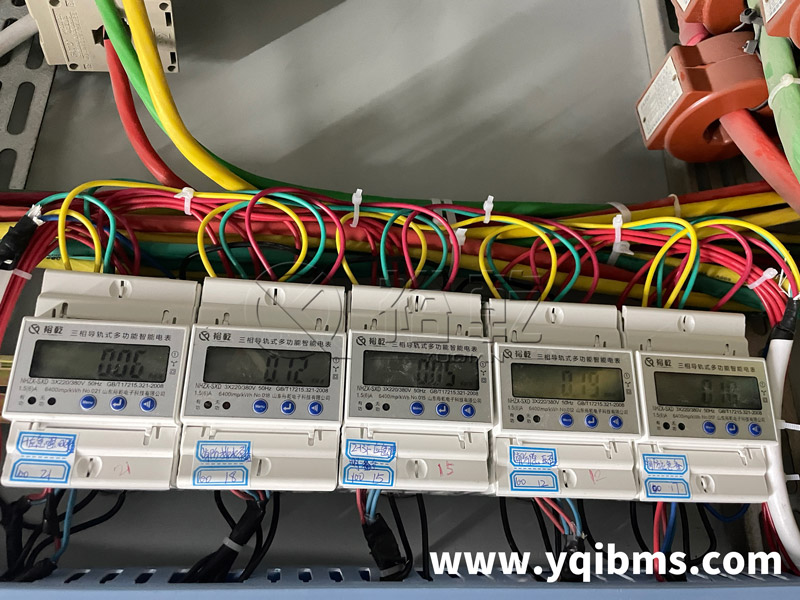

七、現場實拍照片
